項目

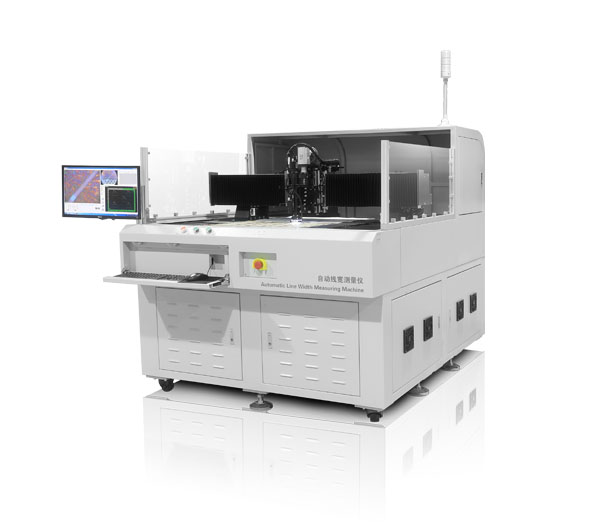

XK32A

設備參數

設備尺?

1975mm×1600mm×1565mm

設備能?

測量項?

PCB內層或外層板顯影蝕刻后相機視野范圍內（線寬/線距/線寬上下幅/圓/??指線寬/焊

盤/SMT-PAD/等測量等功能)

平臺測量范圍（W*L）

W720mm×L1000mm

臺?結構

?吸附式平臺+靠邊定位

板厚范圍

0.036mm-6mm

線寬測量范圍

15um-2600um

線寬測量精度

1x=±3um； 2x=±2um； 3x=±1um； 4x=±1um； 4.5x=±1um

成像系統

相 機

500萬像素千兆?彩?CCD

CCD分辨率 2560*1920pixel

CCD分辨率

2560*1920pixel

鏡 頭

0.7X~4.5X連續?動變倍鏡頭

不同倍率/圖像解析度

1.0X-2.3um/pixel； 2.0X-1.5um/pixel； 3.0X-0.9um/pixel； 4.0X-0.7um/pixel；

4.5X-0.5um/pixel

測量重復性

≤±2 pixel

測量窗?視野范圍

最?倍率：0.7X=X3.50mm - Y2.5mm

最?倍率：4.5X=X0.75mm - Y0.5mm

注：視野偏差范圍±7%以?xún)?nèi)

光 源

LED環形光（亮度連續可調）上下獨?雙環形光源

導航視野范圍

X12mm - Y10mm

導航定位相機

具備CCD導航，可快速定位到測量?標

?動對焦

軟件?動對焦

運行模式

學習模式

可對?件進?學習編程、并?動運?測量

CAM資料導?模式

?持ODB++資料編程、并自動測量

測量尋邊?式

具備?動和?動尋邊功能

產 速

測量速度≤3秒/點

數據導出

數據統計功能

EXCEL數據?動導出保存指定路徑

數據庫共享

具備SQL數據庫共享、可對接MES信息終端

安裝環境要求

禁?酸、堿、或腐蝕性?體或液體接觸儀器

注：因腐蝕環境引起的損壞，不在保修范圍
